Металлорукава высокого давления — применение, конструкция и выбор

Во многих отраслях промышленности применяются металлорукава высокого давления http://www.uzgs.ru/proizvodim-i-prodaem-metallorukava/metallorukav-visokogo-davleniya.html, позволяющие соединять оборудование в условиях, где жесткие трубопроводы не подходят. Гофрированная структура обеспечивает гибкость, а металлическая оплетка увеличивает допустимое рабочее давление и защищает от механических нагрузок. Рабочие параметры могут достигать сотен бар, а температурный диапазон — от криогенных значений до сотен градусов Цельсия в зависимости от материала.

Компании, которые планируют купить металлорукава высокого давления, ориентируются на условия эксплуатации: тип рабочей среды, давление, температуру и допустимый радиус изгиба. Дополнительные оплетки повышают прочность, а толщина стенки влияет на устойчивость к вибрациям и динамическим нагрузкам. Такие решения применяются в гидравлических системах, химическом производстве, энергетике и машиностроении.

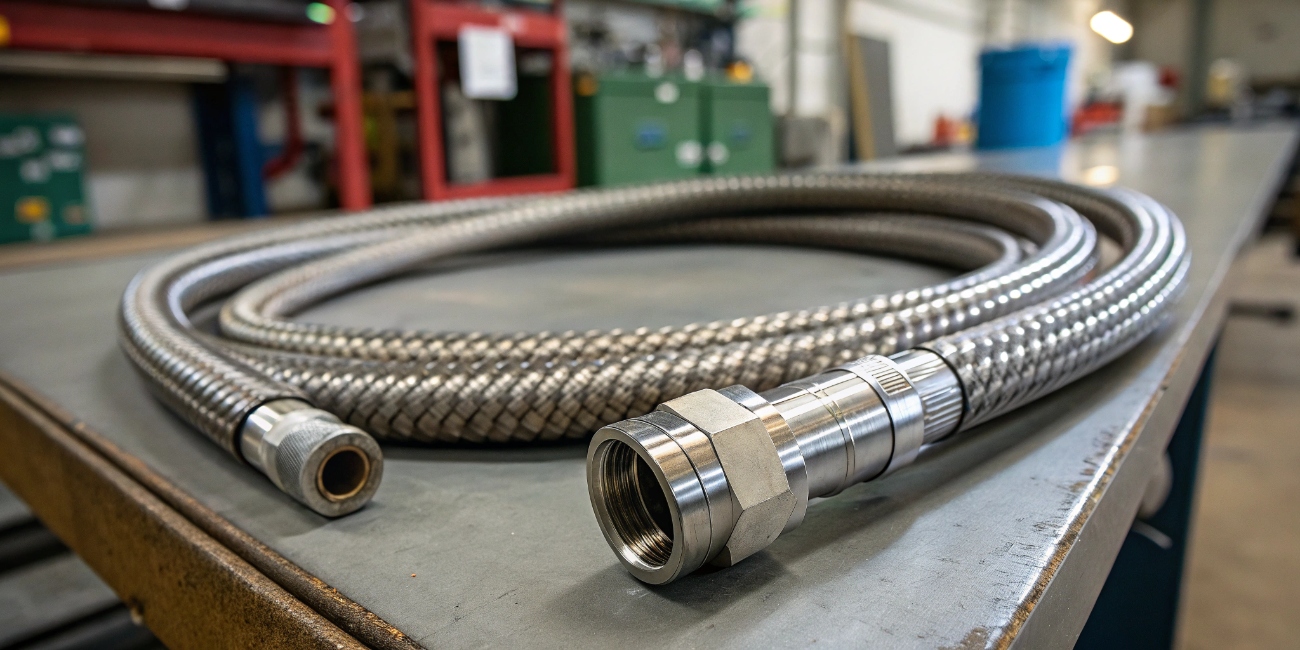

Конструкция и особенности

Металлорукава рассчитаны на эксплуатацию в тяжелых условиях, поэтому их конструкция продумана для максимальной надежности. Основными элементами являются:

1. Гофрированная внутренняя труба из нержавеющей стали.
2. Металлическая оплетка для повышения давления и защиты.
3. Соединительные фитинги или фланцы.
4. Дополнительная оболочка при необходимости защиты от истирания.

Такая многослойная структура обеспечивает одновременно гибкость и высокую механическую прочность. При увеличении количества оплеток повышается рабочее давление и срок службы изделия.

Основные преимущества применения

Надежность в сложных условиях

Металлические рукава устойчивы к агрессивным средам, высоким температурам и перепадам давления. Они применяются для транспортировки пара, масел, химических веществ и технических газов. Нержавеющие сплавы предотвращают коррозию и обеспечивают длительную эксплуатацию.

Гибкость и компенсация вибраций

Гофрированная конструкция позволяет компенсировать тепловое расширение трубопроводов, вибрации оборудования и монтажные отклонения. Это особенно важно для динамических систем, где жесткие трубы могут разрушаться.

Универсальность применения

Металлорукава используются в следующих сферах:

1. Нефтегазовая промышленность и энергетика.
2. Химическое и пищевое производство.
3. Машиностроение и гидравлические системы.
4. Металлургия и технологические линии.

Широкий диапазон диаметров и материалов позволяет адаптировать изделия под конкретные задачи.

Как выбрать металлорукав высокого давления

При подборе важно учитывать несколько ключевых параметров. Рабочее давление должно соответствовать расчетной нагрузке с запасом безопасности. Температурный диапазон подбирается исходя из среды и условий эксплуатации. Также учитываются тип соединений, длина и допустимый радиус изгиба.

Дополнительно обращают внимание на материал изготовления. Нержавеющая сталь обеспечивает устойчивость к коррозии, а усиленная оплетка повышает стойкость к механическим воздействиям. Правильный подбор влияет на безопасность системы и срок службы оборудования.

Области применения и эксплуатационные особенности

Металлорукава применяются в системах, где требуется гибкое соединение при высоком давлении. Они используются для подачи пара, топлива, химических реагентов и технических газов. Такие изделия также подходят для компенсации температурных расширений и снижения вибраций технологических линий.

Современные металлорукава высокого давления обеспечивают герметичность, устойчивость к агрессивным средам и длительную эксплуатацию даже при интенсивных нагрузках. Правильно подобранная конструкция снижает риск аварий и повышает надежность трубопроводных систем в промышленности.

Требования к монтажу и эксплуатации

Правильная установка гибких металлических рукавов напрямую влияет на срок службы и безопасность трубопроводной системы. При монтаже важно исключить скручивание, чрезмерный изгиб и растягивающие нагрузки. Допустимый радиус изгиба должен соответствовать технической документации производителя, иначе возможно преждевременное разрушение гофры.

Также рекомендуется учитывать следующие правила:

1. Не допускать осевых нагрузок при установке.
2. Использовать компенсаторы при температурном расширении трубопровода.
3. Исключать контакт с острыми кромками и абразивными поверхностями.
4. Применять защитные кожухи при внешних механических воздействиях.

Соблюдение этих требований позволяет значительно увеличить ресурс гибкого соединения и снизить риск аварийных ситуаций.

Материалы изготовления

Нержавеющая сталь

Наиболее распространенным материалом является нержавеющая сталь различных марок. Она отличается устойчивостью к коррозии, выдерживает высокие температуры и подходит для работы с агрессивными средами. В зависимости от условий эксплуатации применяются стали AISI 304, AISI 316 и другие модификации с повышенной химической стойкостью.

Усиленная металлическая оплетка

Оплетка выполняет функцию армирования и воспринимает основную нагрузку давления. Одинарная оплетка применяется при умеренных нагрузках, двойная и тройная — при повышенных параметрах. Чем больше слоев, тем выше допустимое давление и меньше риск деформации.

Дополнительные защитные элементы

В сложных условиях используются внешние защитные покрытия: термостойкие чехлы, полимерные оболочки или металлические спирали. Они предотвращают повреждения от искр, истирания и механических ударов.

Типы присоединений

Для подключения к оборудованию применяются различные варианты концевой арматуры. Наиболее распространены:

• резьбовые соединения;
• фланцевые узлы;
• быстроразъемные муфты;
• сварные патрубки;
• штуцерные соединения.

Выбор зависит от давления, температуры и требований к герметичности. В промышленных системах чаще используются фланцы, так как они обеспечивают надежность при высоких нагрузках.

Преимущества перед жесткими трубопроводами

Гибкие металлические рукава обладают рядом эксплуатационных преимуществ. Они компенсируют вибрации насосов и компрессоров, снижают нагрузку на соединения и допускают быстрый монтаж. В отличие от жестких труб, такие изделия позволяют уменьшить количество фитингов и сократить время установки.

Дополнительным преимуществом является устойчивость к циклическим нагрузкам. При правильной эксплуатации рукава выдерживают многократные колебания давления и температуры без потери герметичности. Это делает их оптимальным решением для динамических технологических процессов.

Обслуживание и срок службы

Для длительной эксплуатации рекомендуется проводить регулярный визуальный контроль. Проверяются целостность оплетки, отсутствие деформаций гофры и состояние соединительных элементов. При обнаружении повреждений изделие необходимо заменить, так как ремонт в большинстве случаев нецелесообразен.

Срок службы зависит от нескольких факторов: давления, температуры, частоты изгибов и характеристик рабочей среды. При соблюдении требований монтажа и эксплуатации гибкие металлические рукава способны работать длительное время без потери функциональности, обеспечивая стабильность и безопасность промышленного оборудования.
